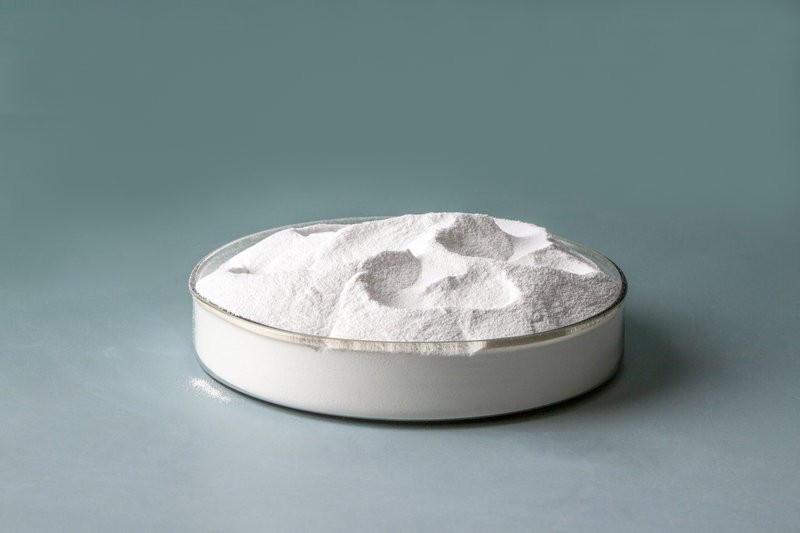

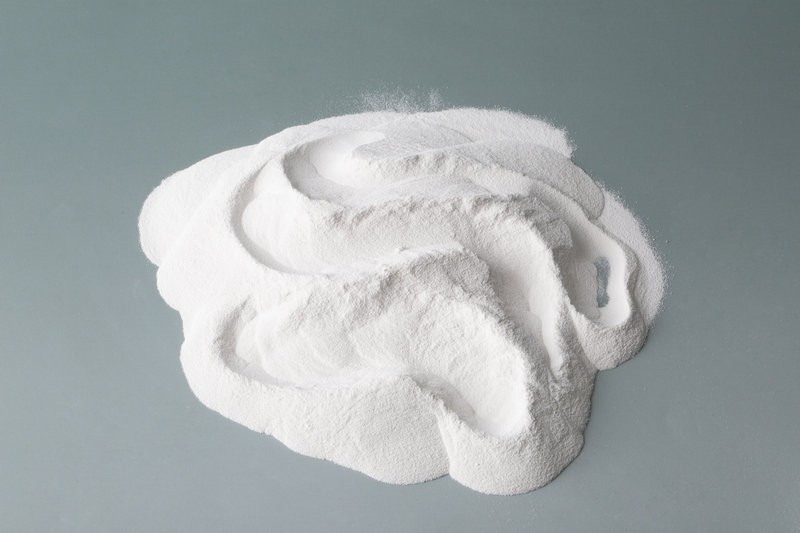

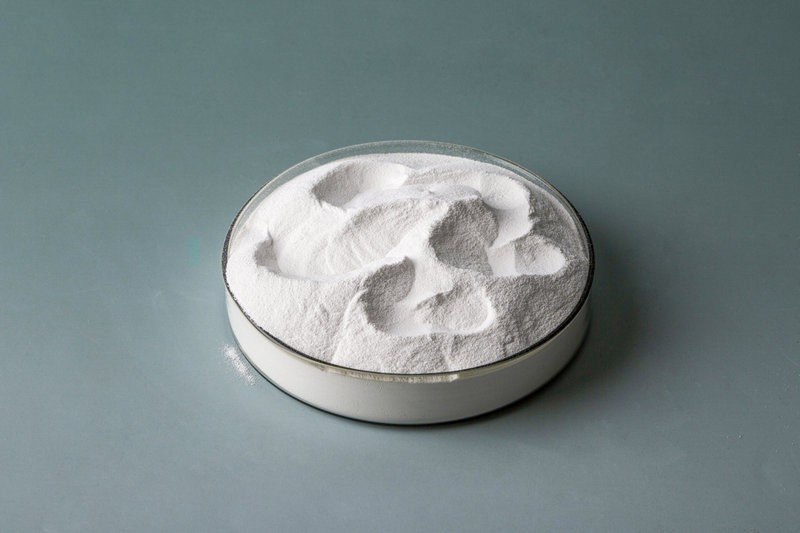

氮化硼粉

氮化硼粉其主要性能：1．高耐熱性：3000℃升華，其強度1800'℃為室溫的2倍，1500'℃空冷至室溫數十次不破裂，在惰性氣體中2800℃不軟化。2．高導熱系數：熱壓制品為33W／m．k和純鐵一樣，在530 ℃以上是陶瓷材料中導熱較大的材料。
　　3．低熱膨脹系數：2*10—6的膨脹系數僅次于石英玻璃，是陶瓷中較小的。加上其具有高導熱，所以抗熱震性能很好。
　　4．優良的電性能：高溫絕緣好，25℃為1014Q—cm，2000 c℃還可達到103Ω—cm，是陶瓷中較好的高溫絕緣材料，擊穿電壓為3KV／mm，低介電損耗，108Hz時為2—5*10—4，介電常數為4，可透微波和紅外線。
　　5．良好的耐腐蝕性：與一般金屬(鐵、銅、鋁、鉛等)，稀土金屬，貴重金屬，半導體材料(鍺、硅、砷化鉀、)，玻璃、熔鹽(水晶石、氟化物、爐渣)，無機酸、堿不反應。
　　6．低的摩擦系數：μ為0.1 6，高溫下不變大，比二硫化鉬、石墨耐溫高，氧化氣氛可用到900℃，真空下可用到2000 ℃。
　　7．高純度含B高：其雜質含量小于10PPM，而含B大于43.6％。
　　8。可機械加工性：其硬度為莫氏2，所以可用一般機械加工方法加工成精度很高的零部件制品。
